K.I. erleichtert die Gebäudeplanung - Neu in BricsCAD BIM V21

10 Dez 2020

Nutzen Sie KI

Am 27. Oktober 2020, am Bricsys® Digital Summit, stellte Bricsys® BricsCAD® V21 vor, erhältlich in verschiedenen 5 Lizenzstufen: BricsCAD® Lite, BricsCAD® Pro, BricsCAD® Mechanical, BricsCAD® BIM und BricsCAD® Ultimate. In diesem Beitrag werfen wir einen Blick auf einige der neuen KI-Architektur-Werkzeuge für BricsCAD® BIM V21.

BricsCAD BIM bietet Ihnen exklusive KI-Technologien, die Ihnen viel Arbeit bei der Gebäudeplanung abnehmen!

Schnelles Bauen

BIMQUICKBUILDING ist ein generatives Werkzeug, das (fast) jeden Satz von Volumenkörpern automatisch in ein Gebäude umwandeln kann. Frank Gehry-Fans: Sie werden vor Neid erblassen!

BIM KI
Verwenden Sie BIMQuickBuilding, um (fast) jeden Satz von 3D Festkörpern in ein BIM umzuwandeln.

BIMQUICKBUILDING teilt Geschosse automatisch auf und erzeugt Wände, Decken und Bereiche. So können Sie schnell durch eine Vielzahl von Gebäudeentwürfen blättern und diese analysieren, ohne jedes Stockwerk manuell erstellen oder komplizierte Berechnungen durchführen zu müssen!

BricsCAD erstellt eine neue Zeichnung für das generierte Gebäude. Unterschiedliche Objekte werden auf verschiedenfarblich kodierten Layern platziert; Außenteile werden auf einem anderen Layer platziert als Innenteile, während der Eingabekörper in ein räumliches Gebäudeelement umgewandelt wird.

Zusätzlich bietet Ihnen BricsCAD einen Bericht über die Außenfläche, die gesamte Projektionsfläche, die Grundfläche, verschiedene Bodenflächen und die Seitenflächen. Diese Daten können Sie dann verwenden, um Ihr Design hinsichtlich Platz und Effizienz zu optimieren.

wie man AI nutzt

Wie man BIMQuickBuilding verwendet:

  • BIMQUICKBUILDING eingeben.
  • Wählen Sie das/die Solid(s) aus, das/die Sie konvertieren möchten.
  • Wählen Sie aus den Optionen.
  • Lassen Sie BricsCAD den Rest erledigen.

Ja, so einfach ist das!


Clevere Optionen

BIMQUICKBUILDING gibt es in zwei Optionen: Top-down und Bottom-up.

Von oben nach unten

Wenn Sie Top-down wählen, fragt BricsCAD Sie nach der Geschosshöhe. Sobald Sie diese eingegeben haben, "schneidet" BricsCAD den Volumenkörper in Stockwerke (in der angegebenen Höhe), erstellt aber keine Innenwände.

AI-nutzen 2

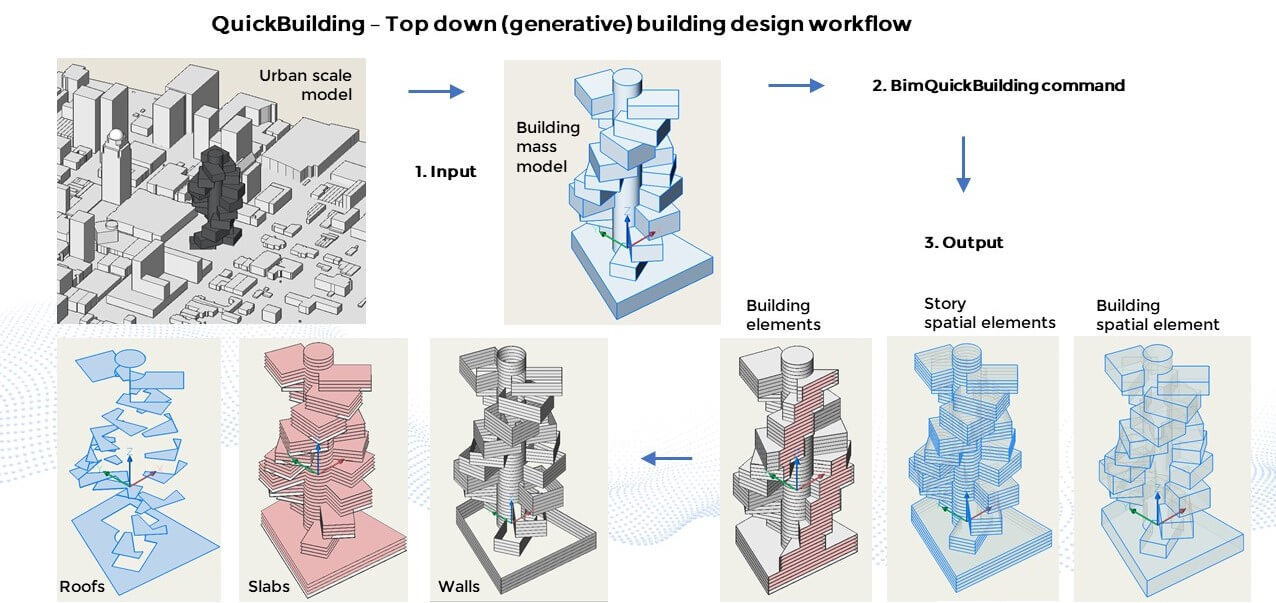

Entwurfs-Workflow der Gebäudeerzeugung von oben nach unten

Von unten nach oben

Die Bottom-up-Option funktioniert am besten bei mehreren sich berührenden Volumenkörper. Eingabe-Solids werden zur Berechnung der Bruttoraumfläche verwendet. (Die Körper stellen die maximalen Grenzen des Gebäudes und der Innenräume und -bereiche dar).

AI bottom up

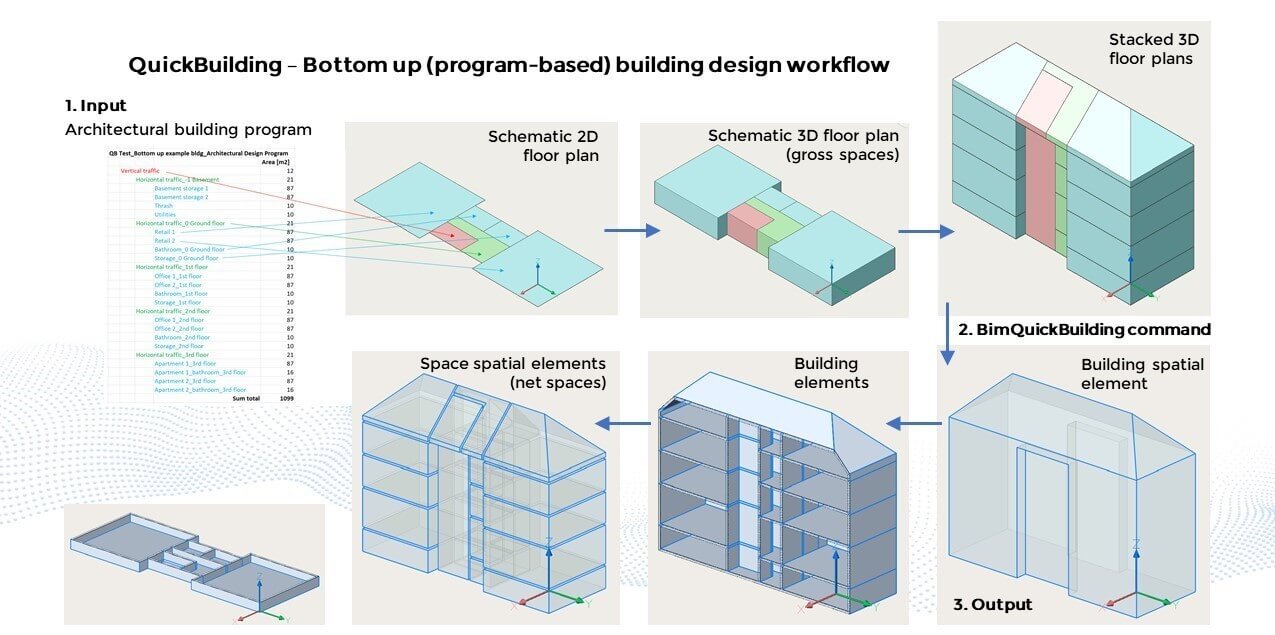

Bottom-up-Workflow für den Gebäudeentwurf

Basierend auf den eingegebenen Solids erstellt BricsCAD automatisch Wände an der Verbindungsstelle zwischen den Körpern, zusätzlich zu den Außenwänden und Decken, so wie auch beim Top-down-Workflow.

Sie können BIMQUICKBUILDING auch mit einer Bauanforderungsdatei verwenden.

Hinzufügen und Ändern von Leerzeichen

BricsCAD BIM Raumwerkzeuge hören bei BIMQUICKBUILDING noch nicht auf! BricsCAD BIM bietet zusätzliche Werkzeuge zur Erstellung von Bereichen. Benutzen Sie den Befehl BIMSBEREICH, um automatisch einen "Bereich" zu identifizieren, oder um manuell oder automatisch einem Bereich Begrenzungselemente zuzuweisen.

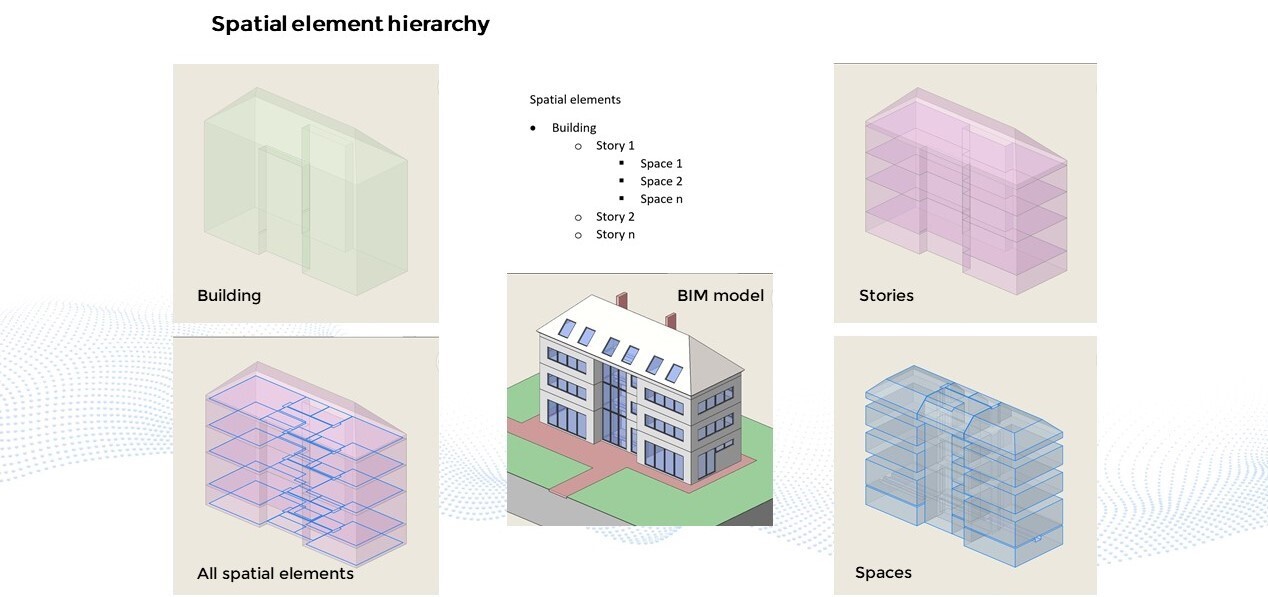

räumliche Elemente
Räumliche Elemente in BricsCAD

BIMKLASSIFIZIEREN wurde auch so erweitert, dass Sie fast jeden Volumenkörper in ein räumliches Element umwandeln können. Sie können BIMCLASSIFY auch verwenden, um Blockreferenzen in Zeichnungen aus BricsCAD V20 und älter in Bereiche zu überführen.

Eigenschaften

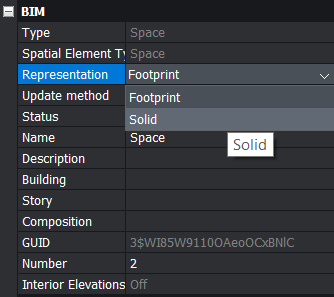

Eigenschaften-Panel: Darstellungsfestkörper, Fußabdruck.

Bereiche können als Volumen oder Fußabdruck (Grundriss) dargestellt werden. Einmal erstellt, können Sie Bereiche im Eigenschaften-Panel anpassen.

Verwenden Sie das Eigenschaften-Panel, um die Ansicht der räumlichen Elemente anzupassen. Sie können auch einen alten Freund verwenden: BIMIFY kann nicht nur ein Modell automatisch klassifizieren, sondern auch Bereiche erkennen und erzeugen.

Aber es gibt noch viel mehr Neues in BricsCAD® BIM V21!

Es gibt so viele neue Funktionen, dass es schwer ist, sie alle in einem einzigen Blog-Beitrag unterzubringen! Um alles zu sehen, was neu für BricsCAD® BIM V21 ist, schauen Sie sich die Versionshinweise an und kommen Sie zurück zum Blog, wenn wir weitere Funktionen entdecken!


Testen Sie BricsCAD Ultimate jetzt 30 Tage kostenlos, ohne Einschränkungen

jetzt testen


rose barfield Rose ist Bricsys' English Content Creator. Sie arbeitete in der Automobil-, Luftfahrt- und Verteidigungsindustrie als technische Illustratorin, bevor sie zu BricsCAD kam. Sie liebt Autos, Vektoren und 3D-Drucke. Die Original Blogbeiträge von Rose finden Sie hier
